🚶‍♂️ Pourquoi un robot doit-il savoir naviguer ?

🎯 Pour accomplir une mission dans un environnement réel :

  • Livrer un colis 🧺
  • Nettoyer une pièce 🧹
  • Explorer un lieu inconnu 🗺️
  • Suivre une personne 👣

🚧 Problème à résoudre

  • Où suis-je ? (localisation)
  • Où aller ? (planification)
  • Comment y aller sans heurter d’obstacles ? (contrôle et perception)

✅ Solution : Nav2 - La stack de navigation ROS 2

  • 🧠 Se localiser (SLAM / AMCL)
  • 🗺️ Créer ou utiliser une carte
  • 📦 Planifier un chemin (global & local planner)
  • 🤝 Utiliser les capteurs (LIDAR, IMU, odométrie, etc…)

🔍 Localisation : capteurs et principes

🧭 IMU (Inertial Measurement Unit)

  • Mesure les vitesses angulaires (gyroscope)
  • Mesure les accélérations linéaires (accéléromètre)
  • Peut inclure un magnétomètre (champ magnétique)

⚠️ L’IMU dérive rapidement : elle est utile pour des mouvements courts ou pour stabiliser des fusions de capteurs.

🎛️ Dans une IMU numérique typique :

  • 1x Gyroscope
  • 3x Accéléromètres linéaires
  • 3x Magnétomètres

⚙️ Odométrie

  • Combine les données de l’IMU et des encodeurs de roues
  • Fournit une estimation continue de la position du robot
  • ⚠️ Erreur cumulative : la position devient de moins en moins fiable avec le temps

Utilisée seule, l’odométrie ne suffit pas pour naviguer précisément à long terme. Elle doit être fusionnée avec d'autres capteurs (GPS, LIDAR, etc.)

🧭 Multilatération (2D / 3D)

  • Estime la position en mesurant les distances entre le robot et plusieurs stations fixes (3 pour une localisation 2D, 4 pour une localisation 3D)
  • 🎯 Plus les distances sont précises, plus la position estimée est fiable

⚠️ Ne pas confondre avec la triangulation, qui utilise des angles plutôt que des distances
⚠️ Méthode sensible aux réflexions de signal (rebonds, interférences)

📍 GPS-RTK — Real Time Kinematic

  • Améliore le GPS classique en combinant les données avec une station de référence au sol
  • Fournit une localisation absolue avec précision centimétrique
  • Fonctionne en temps réel via un lien de communication (radio, 4G, etc.)
  • ❗ Nécessite une zone dégagée extérieure, sans obstacle

✅ Très utilisé en robotique agricole, en topographie, et sur les véhicules autonomes

📶 Multilatération UWB (Ultra Wide Band)

  • Principe similaire au GPS-RTK, mais en intérieur
  • Utilise plusieurs ancres UWB fixes dans l’environnement
  • Le robot mesure les temps de vol du signal pour estimer sa position

📏 Précision : ±10 à 30 cm

⚠️ Limites

  • Sensible aux réflexions du signal
  • Moins fiable dans des environnements métalliques ou encombrés

✅ Idéal pour les usines, entrepôts et espaces indoor contrôlés

🔦 LIDAR — Light Detection and Ranging

  • Utilise un laser pour mesurer des distances à l’environnement
  • Retourne une carte de profondeur (2D ou 3D selon le modèle)

🧰 Types de LIDAR

  • 📍 Fixe
  • 🔁 Rotatif à 360° (mono-faisceau)
  • 🌐 Multi-beam rotatif (3D)

🛠️ Usages typiques

  • Détection d’obstacles
  • Cartographie (SLAM)
  • Suivi de murs ou de personnes

🌐 LIDAR multi-beam

🔍 Fonctionnement

  • Superpose plusieurs faisceaux verticaux et horizontaux
  • Fournit une perception 3D dense de l’environnement

✅ Avantages

  • Très précis pour l’évitement d’obstacles 3D
  • Permet une compréhension fine de la scène autour du robot

🧭 Techniques de localisation en ROS 2

🗺️ SLAM — Simultaneous Localization and Mapping

  • Permet à un robot de :
    • 📍 Se localiser
    • 🗺️ Construire une carte de l’environnement inconnu
  • Utilisé lors de la première exploration
  • Fonctionne avec :
    • 🔦 LIDAR (2D ou 3D)
    • 📷 Caméras (RGB-D, stéréo)
    • ⚙️ Odométrie (IMU, encodeurs)

📌 SLAM = Localisation + Cartographie simultanées

📍 AMCL — Adaptive Monte Carlo Localization

  • Permet de se localiser dans une carte existante
  • Utilise un filtre à particules :
    • Estime la position à partir de plusieurs hypothèses
  • Combine :
    • 🔦 LIDAR
    • ⚙️ Odométrie
    • 🧭 IMU

📌 Nécessite une carte déjà construite (ex : par SLAM)
🔗 Ressource : Méthode de Monte Carlo – Wikipédia

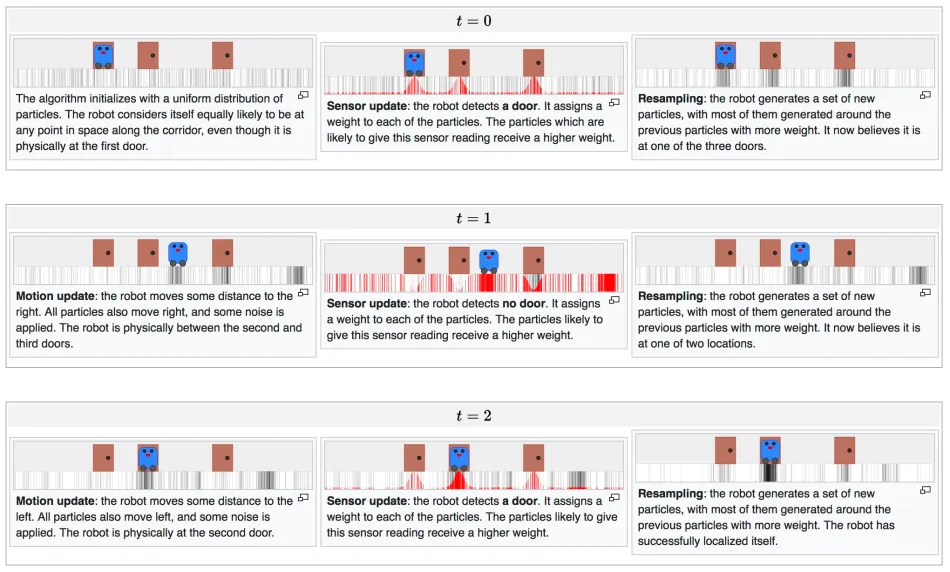

📍 AMCL - Exemples (robot 1-D)

center

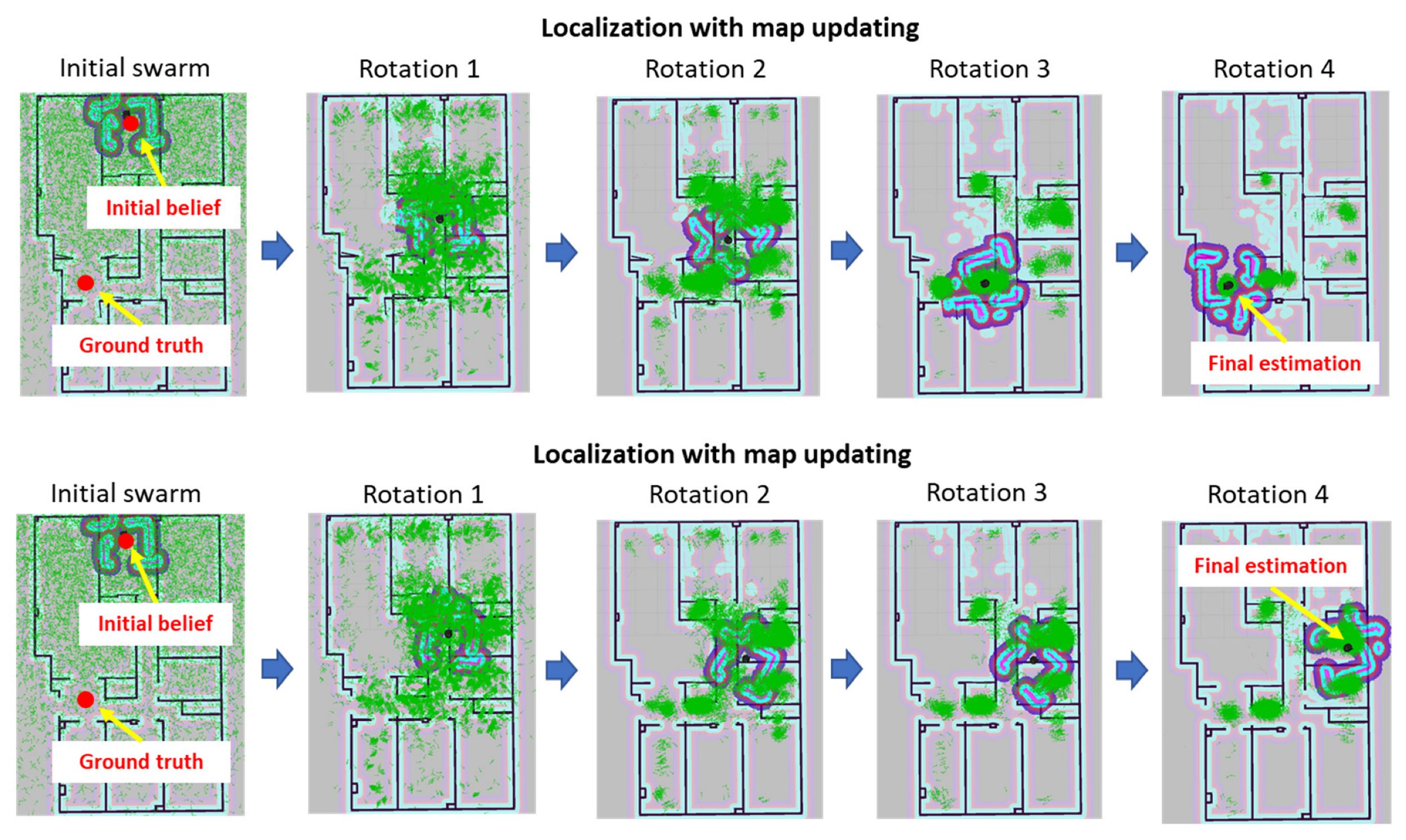

📍 AMCL - Exemples (robot 2-D)

center

🗺️ NAV 2 - Framework de navigation de ROS 2

🚀 Navigation ROS 2 — Présentation de la stack Nav2

La stack Nav2 est un composant essentiel de ROS 2 pour permettre à un robot de naviguer de manière autonome dans un environnement inconnu ou non structuré.

Elle fournit une boîte à outils complète combinant :

  • 🗺️ Planification de chemin (global et local)
  • 🛑 Évitement d’obstacles dynamiques et statiques
  • 📡 Traitement des données de capteurs (LIDAR, odométrie, IMU...)
  • 🧭 Localisation et suivi de position (SLAM, AMCL)
  • ⚙️ Exécution des mouvements avec feedback

Nav2 orchestre ces éléments pour permettre un comportement de navigation intelligent et adaptable.

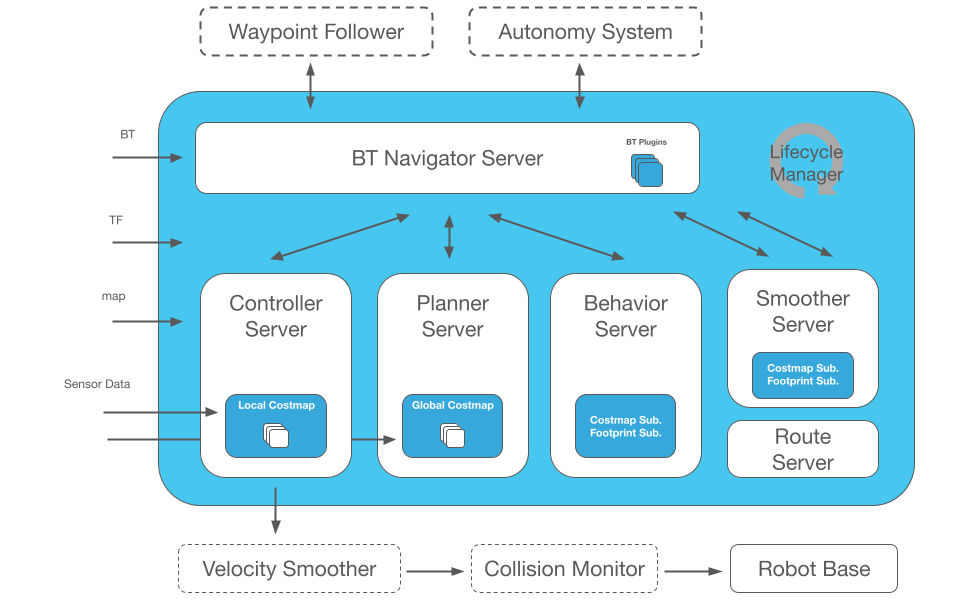

📦 Structure interne de Nav2

center

🧠 Le BT Navigator Server

  • Le cœur de la stack Nav2 : il orchestre les composants
  • Utilise un Behavior Tree (BT) pour organiser les décisions
  • Reçoit une cible → planifie, contrôle, adapte la trajectoire

Il guide le robot du début à la fin de sa mission

🗺️ Le Planner Server

  • Reçoit :
    • 📍 Position actuelle
    • 🎯 Objectif (destination)
  • Calcule un itinéraire optimal :
    • Le plus court
    • En évitant les obstacles
    • Selon des critères spécifiques (couverture, sécurité…)

🔁 Envoie un chemin global à suivre

⚙️ Le Controller Server

  • Transforme le chemin global en mouvements précis
  • Contrôle les roues/moteurs
  • Adapte les commandes en temps réel :
    • Obstacles imprévus
    • Glissements ou erreurs de trajectoire

🧭 Il garde le robot sur la bonne voie, même dans un environnement changeant

🔄 Comportements et ajustements

🎭 Behavior Server

  • Réagit aux imprévus :
    • Robot bloqué ?
    • Obstacle soudain ?
  • Lance des comportements de récupération
    • Reculer, changer de voie, réessayer

✨ Smoother Server

  • Améliore le chemin reçu :
    • Courbes plus douces
    • Vitesse et direction réalistes

Le robot se déplace de manière fluide et intelligente

🗺️ Global CostMap vs Local CostMap

🌍 Global CostMap

  • Vue globale de l’environnement
  • Générée à partir de la carte statique + obstacles connus
  • Utilisée par le Planner Server pour calculer un chemin

🚧 Local CostMap

  • Vue locale, autour du robot (ex : quelques mètres)
  • Met à jour les obstacles dynamiques en temps réel (personnes, objets...)
  • Utilisée par le Controller Server pour suivre et ajuster le chemin

📌 Les deux cartes sont complémentaires :
Le robot planifie globalement et réagit localement

🤖 TurtleBot3

  • Plateforme mobile open-source compatible ROS 2
  • Capteurs :
    • 🔦 LIDAR 2D pour la détection d’obstacles
    • ⚙️ Encodeurs pour l’odométrie
    • 🧭 IMU pour orientation et stabilisation

🔧 Travaux pratiques
