Découverte du bras SO-101

Dans cette première partie, vous prenez en main le bras SO-101 : vous lisez sa description (URDF), vous le visualisez dans RViz, puis vous le pilotez en simulation Gazebo Ionic via ros2_control. À la fin, vous saurez bouger le bras et la pince à la main — la seconde partie automatisera tout cela avec MoveIt 2.

Objectifs

• Lire la chaîne cinématique du SO-101 (5 DOF de bras + pince) dans son URDF Xacro.
• Visualiser le bras et inspecter ses topics (/robot_description, /joint_states, tf).
• Comprendre le triptyque ros2_control et envoyer une trajectoire manuelle au bras et à la pince.

Le SO-101 est un bras robotique open-source à 6 articulations motorisées (5 DOF pour positionner le poignet + 1 pour la pince) conçu par la communauté LeRobot / Hugging Face, motorisé par des servos Feetech STS3215. Il est suffisamment léger pour être posé sur une table ou monté sur la base mobile LeKiwi.

1. Anatomie

Le SO-101 enchaîne 6 axes en rotation :

Joint	Type	Rôle
shoulder_pan	revolute	Rotation horizontale de l’épaule (base)
shoulder_lift	revolute	Levée verticale de l’épaule
elbow_flex	revolute	Flexion du coude
wrist_flex	revolute	Flexion du poignet
wrist_roll	revolute	Rotation du poignet
gripper	revolute	Ouverture/fermeture de la pince

C’est une chaîne cinématique série (chaque joint dépend du précédent), classique pour un bras de manipulation.

2. URDF / Xacro

Dans ROS 2, le robot est décrit par un URDF (XML). Le package so101_description (dans so_arm101_ros2) le découpe en deux fichiers complémentaires :

• so101.urdf — la description cinématique pure : les <link> et <joint> du bras, indépendante du contexte d’exécution ;
• so101.urdf.xacro — un wrapper Xacro qui assemble so101.urdf, la transmission et — selon les arguments — la configuration ros2_control.

Le Xacro n'est pas figé

Le .urdf.xacro prend des arguments (mode, joint_states_gui…) : selon leur valeur, l’URDF généré n’est pas le même (par exemple avec ou sans ros2_control). Précisez donc toujours le contexte dans lequel vous le générez.

Générez l’URDF à plat (ici en mode visualisation) et vérifiez sa cohérence :

ros2 run xacro xacro \
  $(ros2 pkg prefix --share so101_description)/urdf/so101.urdf.xacro \
  joint_states_gui:=true \
  > /tmp/so101.urdf
check_urdf /tmp/so101.urdf

check_urdf affiche l’arbre des liens : vous devez y retrouver la chaîne base_link → … → gripper.

Ouvrez la description so101.urdf et repérez-y les deux éléments de base :

Élément	Rôle
<link>	Un segment physique (épaule, avant-bras…) : géométrie visuelle, géométrie de collision, inertie
<joint>	La liaison entre deux liens : axe de rotation, limites (lower/upper/effort/velocity), dynamique

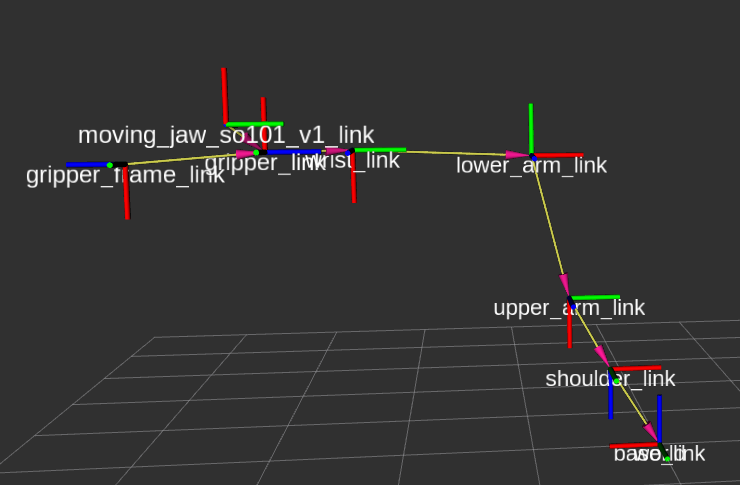

Chaque repère affiché est un <link>, relié au précédent par un <joint>.

Côté Xacro (so101.urdf.xacro), observez plutôt la composition : <xacro:include> pour assembler les fichiers, <xacro:arg> pour les paramètres et <xacro:if> pour activer ros2_control selon le mode.

Arbre cinématique en image

Pour générer un schéma PDF de l’arbre liens/joints :

urdf_to_graphiz /tmp/so101.urdf
# Un PDF nommé d'après le robot est créé dans le dossier courant ; ouvrez-le :
xdg-open ./*.pdf

3. Visualiser le bras

Le package fournit un launch prêt à l’emploi :

ros2 launch so101_description view.launch.py

Un launch démarre des nœuds (des exécutables ROS 2) ; ici trois :

• robot_state_publisher — lit l’URDF et les /joint_states, publie la tf ;
• joint_state_publisher_gui — publie les /joint_states à partir de sliders ;
• rviz2 — le visualiseur 3D, chargé avec la config display.rviz.

La fenêtre JointStatePublisher est l’interface de ce deuxième nœud : bougez ses sliders pour voir le bras se déplacer en temps réel.

Ce que publie le robot

Pendant que le launch tourne, ouvrez un second terminal (workspace sourcé) et listez les topics apparus :

ros2 topic list

On y retrouve l’état des articulations et la chaîne tf. La description URDF complète, elle, est publiée sur un topic dédié — inspectez-les :

ros2 topic echo /robot_description --once   # le contenu de l'URDF
ros2 topic hz /joint_states                 # la fréquence des états de joints

Vérifiez votre compréhension

1. Quel topic transporte la description URDF du robot ?
2. Quel topic publie la position de chaque articulation, et à quelle fréquence ?
3. Qui calcule et publie la chaîne tf à partir de ces deux informations ?

Afficher les réponses

1. /robot_description — un std_msgs/String latché, publié par robot_state_publisher.
2. /joint_states (sensor_msgs/JointState), ici alimenté par joint_state_publisher_gui ; la fréquence se lit avec ros2 topic hz /joint_states.
3. robot_state_publisher : il combine l’URDF (/robot_description) et les /joint_states pour calculer la tf de chaque repère.

Inspecter le bras avec Foxglove

RViz est notre outil d’interaction (planification MoveIt à la partie suivante), mais pour inspecter le bras — le voir en 3D et lire les valeurs des articulations — Foxglove est plus confortable (interface web, panneaux Raw Messages et Plot).

Gardez le launch de découverte du bras actif et démarrez le pont dans un autre terminal :

ros2 launch foxglove_bridge foxglove_bridge_launch.xml   # ws://localhost:8765

Connectez-vous à ws://localhost:8765 dans Foxglove (cf. Installation), puis ajoutez :

• un panneau 3D : le bras et ses repères. Ajoutez une couche URDF (Custom layers → + → URDF) avec Source = Parameter, Parameter = robot_description ;
• un panneau Raw Messages sur /joint_states : les angles articulaires en direct.

Bras mal orienté / meshes invisibles ?

Mêmes pièges d’affichage que pour la base mobile — voir Inspecter le robot avec Foxglove : Scene → Mesh up-axis = Z-up (sinon meshes tournés de 90°), et relancez le pont depuis un terminal sourcé si les meshes n’apparaissent pas.

Exercice — Suivre une articulation dans Foxglove

Pont Foxglove lancé et le bras affiché en 3D :

1. Bougez une articulation (sliders, ou plus tard via MoveIt) et relevez son angle (en radians) dans un panneau Raw Messages sur /joint_states.
2. Ajoutez un panneau Plot sur ce même joint et observez la courbe pendant le mouvement.

À la partie suivante, vous piloterez le bras depuis RViz (drag → Plan → Execute) tout en observant la trajectoire articulaire dans Foxglove — c’est la complémentarité visée : RViz commande, Foxglove inspecte.

Aller plus loin — visualisation autonome

Pour une visualisation 3D autonome (sans RViz ni nœud ROS), urdf-viz ouvre directement le /tmp/so101.urdf généré plus haut (workspace sourcé pour résoudre les package:// des meshes).

Chaîne de transformations (tf)

Quand vous publiez les joint_states, robot_state_publisher calcule automatiquement la chaîne de transformations tf entre tous les frames du robot (base_link → shoulder_link → upper_arm_link → … → gripper_link).

Cette chaîne est ce que MoveIt 2 utilisera dans la partie suivante pour planifier les trajectoires.

Vérifiez votre compréhension

1. Dans l’arbre URDF, pourquoi gripper_link possède-t-il deux enfants ?
2. Quelle est la différence entre un joint revolute et un joint fixed ?
3. À quoi sert le repère gripper_frame_link lors de la planification MoveIt 2 ?

Afficher les réponses

1. Un joint revolute (gripper) actionne la mâchoire mobile (moving_jaw_so101_v1_link), tandis qu’un joint fixed (gripper_frame_joint) ajoute un repère de référence : l’arbre se ramifie donc à la pince.
2. revolute est articulé (axe + limites, il bouge) ; fixed est rigide — il solidarise deux liens et sert surtout à définir un repère utile.
3. gripper_frame_link est le repère de préhension (TCP) : MoveIt 2 planifie la pose de ce repère sur l’objet à saisir, pas celle de base_link.

4. Piloter le bras avec ros2_control

Jusqu’ici, le bras ne fait que suivre des sliders : aucune physique, aucun contrôleur. Pour le commander comme un vrai robot (en simulation ou réel), ROS 2 utilise ros2_control, l’architecture standard pour piloter du matériel de façon uniforme et temps réel.

Le triptyque

Comment lire ce schéma — suivez le trajet d’une commande, de gauche à droite, puis le retour :

1. Vous envoyez une commande (action / topic) à un contrôleur (arm_controller, gripper_controller).
2. Le controller manager orchestre les contrôleurs et transmet leurs ordres au matériel via les command_interfaces (la flèche qui descend vers le hardware).
3. Le hardware interface applique ces ordres au robot (Gazebo en sim) et relit l’état réel des joints, qu’il renvoie au manager via les state_interfaces (la flèche qui remonte).
4. En parallèle, le joint_state_broadcaster publie cet état sur /joint_states — c’est la boucle qui se referme.

Les trois briques, de bas en haut :

• Hardware interface : le pont bas-niveau. Il lit l’état (positions, vitesses) et applique les commandes. En sim Gazebo Ionic (gz-sim 9), c’est gz_ros2_control qui le fait automatiquement ; sur le vrai robot, ce serait le driver Feetech.
• Controller manager : le chef d’orchestre. Il charge / décharge les contrôleurs et arbitre les accès aux command_interfaces (deux contrôleurs ne peuvent pas commander le même joint en même temps).
• Contrôleur : la politique de contrôle (suivre une trajectoire, maintenir une position…). Pour le bras, un joint_trajectory_controller (JTC) ; pour la pince, un contrôleur de gripper dédié.

La distinction clé : command_interfaces = ce qu’on écrit vers le matériel (consignes), state_interfaces = ce qu’on lit du matériel (mesures). Tout ros2_control tourne autour de cette boucle écrire / lire.

Les contrôleurs du SO-101

La sim charge trois contrôleurs (visibles via ros2 control list_controllers) :

• joint_state_broadcaster — publie /joint_states ; ce n’est pas un contrôleur de commande, juste un broadcaster d’état.
• arm_controller — un joint_trajectory_controller/JointTrajectoryController sur les 5 joints du bras : shoulder_pan, shoulder_lift, elbow_flex, wrist_flex, wrist_roll.
• gripper_controller — un parallel_gripper_action_controller/GripperActionController sur le joint gripper.

Le arm_controller accepte des trajectoires (liste de points avec positions, vitesses, temps) sur le topic / action :

/arm_controller/follow_joint_trajectory   (action)
/arm_controller/joint_trajectory          (topic)

Il interpole entre les points et envoie les commandes au hardware interface à fréquence fixe (souvent 100 Hz ou plus). La pince, elle, se pilote via l’action control_msgs/action/ParallelGripperCommand sur /gripper_controller/gripper_cmd — ses champs name et position sont des listes, cohérent avec le type parallel_gripper_action_controller.

Envoyer une trajectoire manuelle

Pour tester sans MoveIt, on publie une trajectoire à la main. Le bras et la pince se commandent séparément : le bras via le topic / action du arm_controller (5 joints), la pince via l’action du gripper_controller.

Terminal 1 — sim (GUI Gazebo)

ros2 launch so101_bringup gazebo.launch.py

→ La fenêtre Gazebo Ionic s’ouvre, le bras SO-101 apparaît posé sur le sol. Attendez ~10-20 s (premier rendu) que les trois contrôleurs se chargent.

Terminal 2 — vérifs + bouger

1. Vérifier les contrôleurs. Les trois doivent être active :

   ros2 control list_controllers

2. Bouger le bras (action, recommandé). L’action follow_joint_trajectory est bloquante : elle attend le résultat et remonte du feedback.

   ros2 action send_goal /arm_controller/follow_joint_trajectory \
     control_msgs/action/FollowJointTrajectory \
     "{trajectory: {joint_names: [shoulder_pan, shoulder_lift, elbow_flex, wrist_flex, wrist_roll], points: [{positions: [0.8, -0.5, 1.0, 0.0, 0.0], time_from_start: {sec: 2}}]}}"

   Variante « fire-and-forget » via le topic — envoyée sans retour (ni feedback ni résultat) :

   ros2 topic pub --once /arm_controller/joint_trajectory \
     trajectory_msgs/msg/JointTrajectory "{
     joint_names: [shoulder_pan, shoulder_lift, elbow_flex, wrist_flex, wrist_roll],
     points: [{positions: [0.0, -0.5, 1.0, 0.0, 0.0], time_from_start: {sec: 2}}]
   }"

3. Piloter la pince (ParallelGripperCommand). Ouvrir, puis fermer :

   # Ouvrir
   ros2 action send_goal /gripper_controller/gripper_cmd \
     control_msgs/action/ParallelGripperCommand "{command: {name: [gripper], position: [1.5]}}"
   # Fermer
   ros2 action send_goal /gripper_controller/gripper_cmd \
     control_msgs/action/ParallelGripperCommand "{command: {name: [gripper], position: [0.0]}}"

Le bras doit rejoindre la position cible en 2 secondes (vous le voyez bouger dans Gazebo) ; la pince s’ouvre ou se ferme selon la position demandée.

Attention

Si une commande échoue avec « controller not found », vérifiez le résultat de ros2 control list_controllers : les trois contrôleurs doivent être active. Le premier rendu Gazebo peut prendre quelques secondes avant que les contrôleurs soient chargés.

Prochaine étape

Vous savez décrire, visualiser et piloter le bras à la main. Place à la planification automatique de trajectoires : MoveIt & pick and place.
